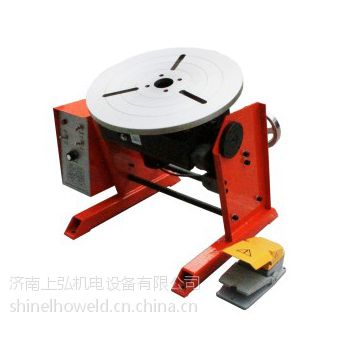

轻型变位机主要以电器控制箱、左右支撑、工作台、驱动箱体、蜗轮蜗杆、手动锁紧装置、驱动马达、减速机、接地装置几个主要部分组成。

1、采用品牌直流马达（具刹车功能），无惯性定位的问题。

2、转盘轴心采用中心轴承孔设计.

3、盘面采用球墨铸铁，具有不变形、中间配有装夹具时用的卡槽；

4、盘面倾斜机构采用蜗轮蜗杆设计，角度调整容易，倾斜角度准确；

5、接地组采用铜合金碳刷组成，便于保护电机及变位机轴承；

6.可根据用户需求在变位机的基础上添加枪架，时间控制，气动尾座，焊接卡盘等。

产品安装与调试

1、两侧板底部配有四个螺丝定位孔。

2、将本机接地铜块与焊机母材线确实接牢。

3、检查电源入力是否和本设备标示电压一致，确定后，再将所焊工件固定于盘面，确保产品的同心度，调整焊枪及所焊接工件对应位置。

4、根据工件所需焊接角度，将盘面用手轮调节至所需角度。

5、调整完位置后，将焊机连动线一端与控制箱连接，另一端与焊机开关控制部分连接，再接通电源方可进行焊接。

安全注意事项

1、本设备须有良好的接地。

2、本设备工作电压为AC 220V/50HZ，切勿接入其他电压电网，否则会使设备无法正常工作或烧毁控制箱内部电器。

3、本设备控制箱内部有电，非专业人员不得擅自打开，以免有触电危险。

产品概述

轻型变位机主要针对各种金属产品圆周焊接的一种辅助设备。它主要是将规则圆周焊的产品以夹具固定于转盘的盘面同一圆心上，再配以焊接设备而进行圆周焊接。本机操作简单，稳定性能好，移动方便，是圆周焊的理想设备。

KB-100变位机技术参数

型号

KB-100

输入电源

AC110/220V   50/60HZ

负载能力0-90度

100Kg/50Kg

工作台直径

400mm

工作台中心通孔直径

?45mm

工作台高度

520mm

工作台转速

0.5-6rpm

翻转角度

0-90度

工作台翻转方式

手动

旋转电动机功率

120W

外形尺寸

500(L) x 530(W) x 520(H)

自重

67Kg
